کابلهای افشان بهعنوان یکی از مهمترین اجزای سیستمهای برقرسانی، نقشی حیاتی در انتقال ایمن و کارآمد جریان الکتریکی ایفا میکنند. در این مطلب به بررسی جامع استاندارد کابلهای افشان میپردازیم. شرکت سدید صنعت راد، بهعنوان یکی از پیشگامان تولید و فروش انواع سیم و کابل، برق صنعتی و ابزار دقیق، با تکیه بر استانداردها، محصولاتی با کیفیت و خدمات حرفهای ارائه میدهد که میتواند نیازهای شما را به بهترین شکل برآورده کند. برای تضمین ایمنی و کارایی، همکاری با چنین مجموعهای انتخابی هوشمندانه خواهد بود. در ادامه، برخی ویژگیهای کلیدی کابلهای افشان استاندارد را بهصورت خلاصه مرور میکنیم:
- انعطافپذیری بالا برای نصب در شرایط مختلف
- استفاده از هادیهای مسی یا آلومینیومی با کیفیت
- عایق و روکش مقاوم در برابر حرارت و رطوبت
- تطابق با استانداردهای ملی و بینالمللی
- ایمنی بیشتر در برابر اتصال کوتاه و آتشسوزی
اهمیت استاندارد کابل های افشان
کابلهای افشان، کابلهایی با هادیهای متشکل از رشتههای نازک و انعطافپذیر هستند که در سیستمهای برقرسانی، از سیمکشی ساختمانها گرفته تا تجهیزات صنعتی، کاربرد گستردهای دارند. این کابلها به دلیل ساختار خاص خود، امکان خمشدن و نصب در فضاهای محدود را فراهم میکنند و از این رو در پروژههای متنوع برقی مورد استفاده قرار میگیرند.
رعایت استاندارد کابلهای افشان در تولید و استفاده از اهمیت بسزایی برخوردار است، زیرا تضمینکننده ایمنی کاربران و کارایی سیستمهای برقی است. عدم انطباق با استانداردها میتواند منجر به حوادثی نظیر آتشسوزی، اتصال کوتاه یا کاهش عمر مفید کابل شود. به همین دلیل، تولیدکنندگان معتبر با پیروی از استانداردهای مشخص، محصولاتی ایمن و قابل اعتماد ارائه میدهند که هم از نظر فنی و هم از نظر اقتصادی به نفع مصرفکننده است.

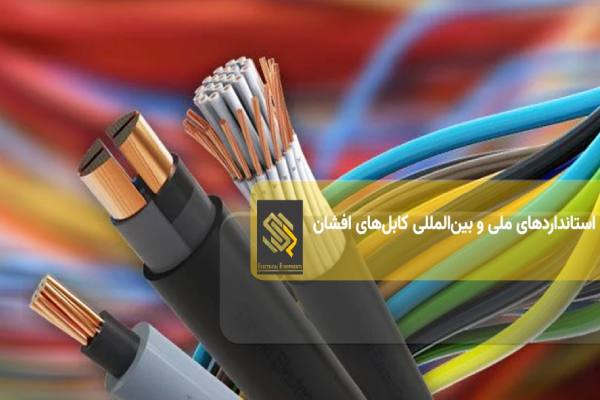

معرفی استانداردهای ملی و بینالمللی مرتبط با کابلهای افشان
استانداردهای ملی و بینالمللی، چارچوبی دقیق برای تولید کابلهای افشان فراهم میکنند. در ایران، استاندارد ISIRI 607 توسط مؤسسه استاندارد و تحقیقات صنعتی ایران تدوین شده و الزامات فنی کابلهای افشان را مشخص میکند. این استاندارد به دستهبندی کابلها بر اساس ولتاژ نامی و شرایط کاربری پرداخته و تولیدکنندگان را ملزم به رعایت آن میکند.
در سطح بینالمللی، استاندارد کابلهای افشان همان استاندارد IEC 60227 است که توسط کمیسیون بینالمللی الکتروتکنیک ارائه شده، یکی از معتبرترین معیارها برای کابلهای افشان است. این استاندارد، ویژگیهایی مانند مقاومت هادی، ضخامت عایق و شرایط آزمایش را تعریف میکند.
رعایت این استانداردها نهتنها کیفیت کابل را افزایش میدهد، بلکه ایمنی را در برابر خطرات الکتریکی تضمین میکند و از خسارات احتمالی جلوگیری میکند.
تقسیمبندی کابلهای افشان بر اساس ولتاژ نامی
کابلهای افشان بر اساس ولتاژ نامی به دو دسته اصلی تقسیم میشوند: کابلهایی با ولتاژ نامی ۳۰۰/۳۰۰ ولت و کابلهایی با ولتاژ نامی ۵۰۰/۳۰۰ ولت. کابلهای ۳۰۰/۳۰۰ ولت، که به کابلهای افشان سبک معروفاند، برای اتصال وسایل برقی خانگی و ماشینآلاتی با جریان پایین مناسب هستند و انعطافپذیری بالایی دارند.
در مقابل، کابلهای ۵۰۰/۳۰۰ ولت برای کاربردهای سنگینتر، مانند سیستمهای صنعتی یا سیمکشی داخلی ساختمانها در محیطهای خشک و مرطوب، طراحی شدهاند. انتخاب نوع کابل بر اساس ولتاژ نامی و شرایط محیطی، نقشی کلیدی در عملکرد بهینه و ایمنی سیستم دارد و باید با دقت انجام شود. در ادامه بیشتر شما را با استاندارد کابلهای افشان آشنا خواهیم کرد.

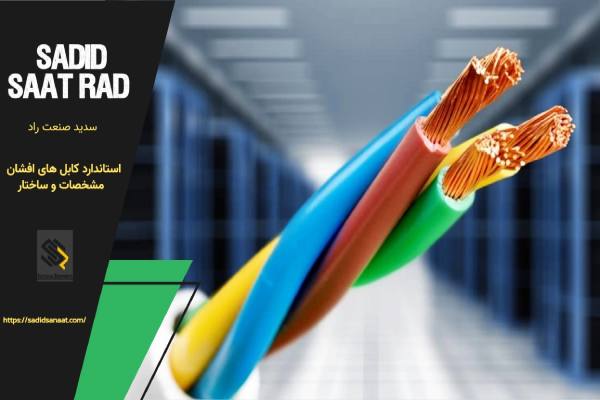

مشخصات فنی و ساختاری کابلهای افشان استاندارد
مشخصات فنی کابلهای افشان استاندارد شامل جنس هادی، نوع عایق و روکش است که هر یک بر عملکرد و دوام کابل تأثیر مستقیم دارند.
هادی این کابلها معمولاً از مس یا آلومینیوم ساخته میشود؛ مس به دلیل رسانایی بالا و مقاومت در برابر خوردگی، گزینهای ایدهآل است، در حالی که آلومینیوم به دلیل وزن سبک و هزینه کمتر در برخی موارد ترجیح داده میشود.
عایق کابلها اغلب از موادی مانند PVC (پلیوینیل کلراید) یا XLPE (پلیاتیلن کراسلینکشده) تشکیل شده که مقاومت در برابر حرارت، رطوبت و فشار مکانیکی را فراهم میکنند. روکش خارجی نیز بهعنوان لایه محافظ، کابل را در برابر عوامل محیطی مانند نور خورشید یا مواد شیمیایی مقاوم میسازد. این مشخصات، دوام و کارایی کابل را در طولانیمدت تضمین میکنند.
نحوه تشخیص و تمایز کابلهای افشان استاندارد از غیر استاندارد
تشخیص کابلهای افشان استاندارد از محصولات غیراستاندارد نیازمند توجه به چند نکته کلیدی است:
- از نظر ظاهری، کابلهای استاندارد باید دارای علامت ISIRI یا دیگر نشانههای استاندارد روی بدنه باشند و مشخصات فنی مانند سطح مقطع و ولتاژ نامی بهوضوح درج شده باشد.
- از نظر فنی، بررسی جنس هادی (رنگ زرد درخشان مس نشاندهنده کیفیت بالاست)، ضخامت عایق و انعطافپذیری کابل اهمیت دارد.
کابلهای غیراستاندارد اغلب از مواد نامرغوب ساخته شده و ممکن است در تستهای ساده مانند قرارگیری در سرسیم، عملکرد ضعیفی نشان دهند. این بررسیها به مصرفکنندگان کمک میکند تا از خرید محصولات تقلبی اجتناب کرده و ایمنی پروژههای خود را تضمین کنند. بنابراین در خرید این محصول بهتر است ابتدا به استاندارد کابلهای افشان توجه کرده و از یک تولید کننده معتبر خرید کنید.
استانداردهای نامگذاری و کدگذاری کابلهای افشان
سیستم نامگذاری و کدگذاری کابلهای افشان، ابزاری برای شناسایی دقیق ویژگیهای آنهاست. بهعنوان مثال، در استاندارد ISIRI، کدهایی مانند NYAF برای کابلهای افشان با هادی مسی و عایق PVC استفاده میشود که ولتاژ نامی و نوع کاربرد را مشخص میکند.
استاندارد IEC نیز از کدهایی مانند H05VV-F برای کابلهای افشان با ولتاژ ۵۰۰/۳۰۰ ولت بهره میبرد. آشنایی با این کدها به کاربران کمک میکند تا کابل مناسب با نیاز خود را انتخاب کنند و از تطابق آن با پروژههای برقی مطمئن شوند. این سیستم، انتخاب کابل را سادهتر و خطای انسانی را کاهش میدهد.

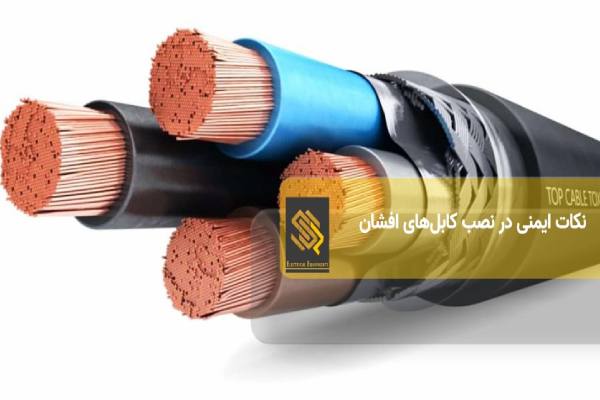

نکات ایمنی در نصب و استفاده از کابلهای افشان
نصب صحیح کابلهای افشان مطابق با استانداردها، از مهمترین عوامل در حفظ ایمنی و افزایش عمر مفید آنهاست. رعایت نکات ایمنی نهتنها از بروز حوادث جلوگیری میکند، بلکه کارایی و دوام کابلها را نیز تضمین مینماید. در ادامه، بهمنظور ارائه راهنمایی جامع، مهمترین نکات ایمنی در نصب و استفاده از این کابلها بهصورت فهرستوار ارائه شده است:
- جلوگیری از خمشدن بیش از حد: هنگام نصب، زاویه خمش کابل باید در حد مجاز باشد تا از آسیب به هادی و عایق جلوگیری شود و عملکرد آن مختل نگردد.
- استفاده از محافظهای مناسب: در محیطهای مرطوب، پرخطر یا در معرض عوامل مکانیکی، بهکارگیری داکتها یا لولههای محافظ ضروری است تا کابل در برابر رطوبت و فشار ایمن بماند.
- اتصالات استاندارد و محکم: استفاده از ترمینالها و تجهیزات استاندارد برای اتصال کابلها، خطر اتصال کوتاه یا تولید گرمای اضافی را کاهش میدهد و ایمنی سیستم را افزایش میدهد.
- رعایت ظرفیت جریان: انتخاب کابل با ظرفیت متناسب با جریان عبوری، از گرمشدن بیش از حد و احتمال آتشسوزی جلوگیری میکند و عمر مفید کابل را بهبود میبخشد.
- نصب در شرایط محیطی مناسب: کابلها باید دور از منابع حرارتی شدید یا مواد شیمیایی خورنده نصب شوند تا عایق و روکش آنها دچار فرسودگی نشود.
- بازرسی دورهای: بررسی منظم کابلها پس از نصب، به شناسایی آسیبهای احتمالی کمک میکند و از بروز مشکلات جدی در آینده پیشگیری مینماید.
رعایت این نکات نهتنها ایمنی کاربران را تضمین میکند، بلکه هزینههای تعمیر و نگهداری را نیز بهطور قابلتوجهی کاهش میدهد. با توجه به اهمیت این موارد، توصیه میشود نصب و استفاده از کابلهای افشان توسط افراد متخصص و با دقت کامل انجام شود تا بهترین نتیجه حاصل گردد.
تأثیر استفاده از کابلهای افشان استاندارد بر کارایی سیستمهای برقی
استفاده از انواع استاندارد کابلهای افشان، تأثیر مثبتی بر کارایی و پایداری سیستمهای برقی دارد. این کابلها با کاهش مقاومت الکتریکی و جلوگیری از افت ولتاژ، عملکرد بهینه تجهیزات را تضمین میکنند. همچنین، به دلیل مقاومت بالا در برابر عوامل محیطی، نیاز به تعویض یا تعمیر مکرر کاهش مییابد که این امر هزینههای نگهداری را به حداقل میرساند.
از سوی دیگر، ایمنی بیشتر این کابلها در برابر حوادث الکتریکی، محیطی امنتر برای کاربران فراهم میکند. در نتیجه، سرمایهگذاری در کابلهای استاندارد، انتخابی مقرونبهصرفه و هوشمندانه برای هر پروژه برقی است.
