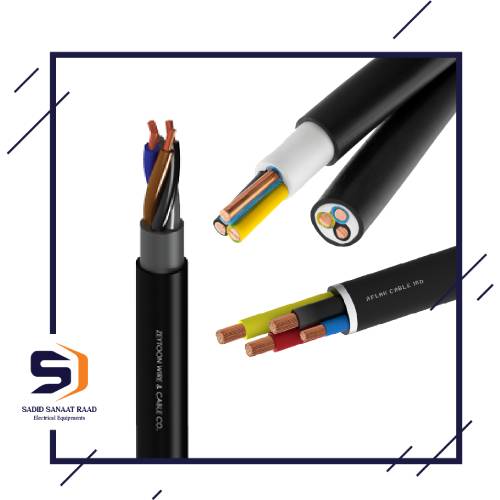

کابل نصب ثابت عایق pvc که در بازار با نامهای کابل خشک یا کابل مفتولی نیز شناخته میشود، پرکاربردترین نوع کابل در تأسیسات ساختمانی و صنعتی است. این کابلها به دلیل ساختار مستحکم هادی، مقاومت مکانیکی بالا و پایداری در برابر شرایط محیطی ثابت، بهترین انتخاب برای انتقال مطمئن انرژی در زیر گچ، داخل لولههای توزیع و تابلوهای برق هستند.
در سدید صنعت راد، ما تضمینکننده تأمین کابلهای نصب ثابت با عایق PVC، هادی مسی استاندارد (گروه ۱ و ۲) و قیمت رقابتی برای پروژههای شما هستیم.
کابل نصب ثابت PVC چیست؟ (کابل خشک)
کابل نصب ثابت یا کابل خشک، نوعی از کابل برق فشار ضعیف است که دارای هادی با انعطافپذیری کم است و برای نصب دائمی طراحی شده است. این کابلها بر اساس ساختار هادی به دو دسته تقسیم میشوند:
- کابل مفتولی (Solid Core): هادی از یک رشته مفتول ضخیم تشکیل شده است (هادی گروه ۱ مطابق IEC). این نوع، کاملاً خشک بوده و بیشترین استحکام مکانیکی را دارد.
- کابل نیمه افشان (Stranded Core): هادی از چند رشته سیم ضخیمتر که به صورت منظم تابیده شدهاند، تشکیل شده است (هادی گروه ۲ مطابق IEC). این نوع نسبت به مفتولی کمی انعطافپذیرتر است، اما همچنان برای نصب ثابت استفاده میشود.
مزیت اصلی کابل نصب ثابت:
پایداری عالی در هنگام خمشهای محدود و مقاومت در برابر تنشهای کششی و فشاری در طول زمان، که برای نصبهای داخل دیوار یا زیر سقف ضروری است.
ساختار فنی و استاندارد کابل نصب ثابت PVC
تولید کابلهای نصب ثابت سدید صنعت راد دقیقاً مطابق با استانداردهای ملی و بینالمللی است تا بالاترین سطح ایمنی و عملکرد تضمین شود.
| جزء | مشخصات فنی |
| هادی | مس آنیل شده، گروه ۱ (مفتولی) یا گروه ۲ (منظم تابیده) مطابق IEC 60228. |
| عایق | آمیزه PVC از نوع PVC/C، که مقاومت حرارتی و الکتریکی مناسبی دارد. |
| روکش | آمیزه PVC از نوع PVC/ST4، که معمولاً به رنگ مشکی یا طوسی است و از هسته در برابر محیط محافظت میکند. |
موارد کاربرد کابل نصب ثابت PVC
کابلهای نصب ثابت به دلیل استحکام و پایداری برای مکانهایی که کابل پس از نصب، جابجا نمیشود، ایدهآل هستند:
- کابلکشی زیر گچ: نصب در کانالها و سینیهای کابل در تأسیسات ساختمانی.
- فضاهای داخلی: سیمکشی داخلی ساختمانهای مسکونی و تجاری، دفاتر و کارخانهها.
- محیطهای مختلف: قابل استفاده در محیطهای خشک، مرطوب، فضای بسته و باز.
- تابلوهای توزیع: استفاده گسترده در سیمکشی تابلوهای برق و توزیع انرژی.
- نصب در بتن و آجرکاری: میتوان آنها را به راحتی در دیوارهای آجری و بتنی نصب کرد.
نکته ایمنی مهم: استفاده از این کابلها در بتن فشرده (Vibratory Concrete) یا به صورت مستقیم در زیر زمین، به دلیل عدم مقاومت کافی در برابر تنشها و عوامل محیطی قویتر، مجاز نیست.
متن سربرگ خود را وارد کنید
برای مشاهده مقاطع متداول کابلهای نصب ثابت و استعلام قیمت کابل مفتولی به صورت روزانه، میتوانید با کارشناسان فروش سدید صنعت راد تماس بگیرید.
مقطع نامی (N×mm2) | ولتاژ نامی (V) | ساختار هادی | کاربرد اصلی | استعلام قیمت و خرید |
3 \times 1.5 | 300/500 | مفتولی/نیمه افشان | سیمکشی روشنایی و پریزهای سبک | تماس بگیرید |
5 \times 2.5 | 450/750 | مفتولی/نیمه افشان | تابلوهای توزیع و مدارهای تک فاز پرمصرف | تماس بگیرید |
4 \times 6 | 450/750 | نیمه افشان | تأسیسات سهفاز متوسط، ورودی واحدهای آپارتمانی | تماس بگیرید |
5 \times 16 | 450/750 | نیمه افشان | کابلکشی اصلی در مجتمعهای بزرگ و صنایع | تماس بگیرید |
کابل نصب ثابت (مفتولی) در مقابل کابل افشان (انعطافپذیر)
انتخاب بین کابل نصب ثابت (خشک) و کابل افشان، کاملاً به نوع کاربری و محل نصب بستگی دارد:
| ویژگی | کابل نصب ثابت (مفتولی/خشک) | کابل افشان (انعطافپذیر) |
| انعطافپذیری | بسیار کم (خشک) | بسیار زیاد (نرم) |
| ساختار هادی | تک مفتول ضخیم (گروه ۱) یا رشتههای ضخیم تابیده (گروه ۲) | رشتههای نازک زیاد تابیده شده (گروه ۵) |
| محل نصب مناسب | ثابت، داخل لوله، زیر گچ، تابلو برق (عدم نیاز به جابجایی) | متحرک، لوازم برقی قابل حمل، ماشینآلات صنعتی (نیاز به خمش مکرر) |
| نصب پایانه | آسانتر (به دلیل حفظ شکل هادی) | نیاز به سرسیم (وایرشو) برای اتصال محکم |
نکات مهم در خرید کابل نصب ثابت و مفتولی
برای اطمینان از خریدی ایمن و استاندارد، حتماً به موارد زیر توجه کنید:
- اصالت مس: مطمئن شوید هادی کابل از مس آنیل شده و با خلوص بالا باشد. استفاده از آلومینیوم با روکش مس یا CCA، باعث افزایش مقاومت و خطر آتشسوزی میشود.
- ضخامت عایق: ضخامت عایق و روکش $\text{PVC}$ باید دقیقاً مطابق با استاندارد $607$ $\text{ISIRI}$ باشد تا مقاومت الکتریکی و حفاظت مکانیکی کافی فراهم شود.
- انتخاب مقطع: سطح مقطع کابل باید بر اساس میزان جریان بار و طول کابل محاسبه شود. انتخاب مقطع کمتر از حد نیاز (Under-sizing) منجر به گرم شدن بیش از حد و اتلاف انرژی میشود.
آیا در انتخاب نوع و مقطع کابل نصب ثابت برای پروژهی خود نیاز به راهنمایی دارید؟
همین حالا برای مشاوره فنی رایگان و دریافت لیست قیمت رقابتی کابل نصب ثابت PVC با کارشناسان ما در سدید صنعت راد تماس بگیرید.
