اگر به دنبال یک کابل برق مطمئن و منعطف برای انتقال انرژی در فاصلههای کوتاه و با تنش مکانیکی متوسط هستید، کابل افشان با عایق PVC انتخابی ایدهآل است. در سدید صنعت راد، ما تضمین میکنیم که انواع کابلهای افشان با هادی مسی خالص و مطابق با بالاترین استانداردهای داخلی و بینالمللی در اختیار شما قرار گیرد. برای دریافت قیمت کابل افشان PVC و خرید با ضمانت اصالت کالا، در ادامه با ما همراه باشید.

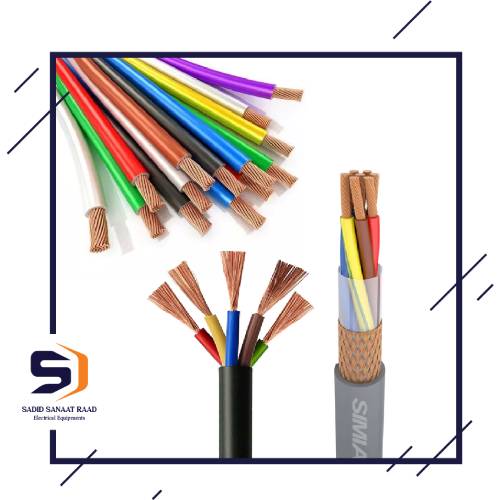

کابل افشان با عایق PVC چیست؟
کابل افشان یا کابل انعطافپذیر (Flexible Cable) نوعی از کابلهای برق فشار ضعیف است که به دلیل ساختار رشتهای هادیهای آن، از انعطاف بسیار بالایی برخوردار است.
این کابلها از سه جزء اصلی تشکیل میشوند:
- هادی (Conductor): رشتههای نازک سیم مسی آنیل شده که در کنار هم تابانده شدهاند (کلاس ۵ مطابق استاندارد IEC 60228). استفاده از مس خالص، تضمینکننده انتقال بهینه جریان است.
- عایق (Insulation): لایهای از آمیزه PVC (پلی وینیل کلراید) از نوع D/PVC که رشتههای مسی را پوشانده و وظیفه جلوگیری از اتصال کوتاه و حفاظت الکتریکی را بر عهده دارد.
- روکش (Sheath): لایه نهایی PVC از نوع ST9 که کل مجموعه رشتهها را دربرگرفته و از کابل در برابر عوامل محیطی، سایش و رطوبت محافظت میکند.
مشخصات کلیدی:
- ولتاژ نامی: $300/500 \text{ V}$ برای مقاطع تا $1 \text{ mm}^2$ و $450/750 \text{ V}$ برای مقاطع بالاتر.
- مزیت اصلی: قابلیت خمش بالا و نصب آسان در مسیرهای پرپیچوخم و فضاهایی که نیاز به جابجایی مکرر کابل وجود دارد.
لیست قیمت و مشخصات فنی کابل افشان PVC
سدید صنعت راد انواع کابلهای افشان را با تعداد رشتههای ۲ تا ۵ و مقاطع مختلف ارائه میدهد. برای دریافت قیمت لحظهای کابل افشان با عایق PVC مستقیماً با کارشناسان ما تماس حاصل فرمایید.
مقطع نامی (N×mm2) | ولتاژ نامی (V) | میانگین قطر خارجی نامی (mm) (تخمینی) | ضخامت عایق (mm) (تخمینی) | کاربرد اصلی |
2 \times 0.75 | 300/500 | 6.0 | 0.6 | لوازم برقی کوچک، سیمکشی روشنایی سبک |
2 \times 1.5 | 450/750 | 7.8 | 0.8 | سیمکشی پریزها، روشنایی عمومی، ابزار برقی دستی |
$3 \times 2.5$ | 450/750 | 10.0 | 0.8 | مدارهای تک فاز با ارت (زمین)، پمپها و موتورهای کوچک |
4 \times 4 | 450/750 | 12.5 | 0.9 | تجهیزات سهفاز سبک، تابلو برقهای کوچک، سیمکشی خطوط تولید |
5 \times 6 | 450/750 | 16.3 | 1.0 | ماشینآلات صنعتی، خطوط مونتاژ، کابل فرمان و کنترل (جریان متوسط) |
5 \times 10 | 450/750 | 21.0 | 1.0 | ورودی تابلوهای اصلی، تغذیه تجهیزات پرمصرف کارخانهها |
نکته: جزئیات فنی دقیق مانند ضخامت روکش و محدوده دمایی برای هر مقطع در فاکتور رسمی محصول درج میشود.
کاربرد کابل افشان PVC در صنعت و ساختمان
قابلیت خمش فوقالعاده و مقاومت خوب عایق PVC باعث شده است که این کابلها در طیف گستردهای از صنایع و تأسیسات کاربرد داشته باشند.
- ماشینآلات و خطوط تولید: مناسب برای کنترل و اتصال در ماشینآلات صنعتی، رباتیک و خطوط مونتاژ پیشرفته که کابل نیاز به حرکت و خمش مکرر دارد.
- سیستمهای متحرک: استفاده حیاتی در سیستمهای نقاله، نوار نقاله و ابزارآلات صنعتی که تحت تنشهای مکانیکی متوسط قرار دارند.
- تجهیزات بالابرنده: ایدهآل برای استفاده در آسانسورها و سیستمهای جرثقیل (به ویژه در انواع تخت)، جایی که مقاومت در برابر گره خوردگی و پیچ خوردگی ضروری است.
- تأسیسات ساختمانی: سیمکشی داخلی ساختمان، زیر و روی گچ و داخل لولههای محافظ برق.
- تجهیزات روزمره: اتصال لوازم خانگی و تجهیزات برقی که نیاز به جابجایی دارند.
استانداردها و گواهینامههای کابل افشان
کیفیت و ایمنی یک کابل افشان تنها با انطباق آن با استانداردهای رسمی تضمین میشود. کابلهای افشان ارائهشده توسط سدید صنعت راد با استانداردهای زیر تولید میشوند:
استاندارد ملی ایران (ISIRI): مطابق با استاندارد 607 ISIRI.
استاندارد بینالمللی (IEC): مطابق با استاندارد 60227-6 و 60227-7 IEC (یا DIN VDE 0245).
🌡 محدوده دمای مجاز (Thermal Rating)
یکی از مهمترین مشخصات فنی، محدوده دمایی کارکرد کابل است:
حداکثر دمای مجاز در هادی: +70°C در عملکرد نرمال.
حداکثر دمای اتصال کوتاه: +160°C.
محدوده دمای نصب ثابت: -40°C تا +70°C.
محدوده دمای نصب متحرک: -5°C تا +50°C.
راهنمای انتخاب و خرید بهترین کابل افشان
برای خرید کابل افشان، صرفاً قیمت معیار نیست. توجه به نکات زیر شما را در انتخاب محصول استاندارد یاری خواهد داد:
- بررسی اصالت مس (هادی): هادی کابل باید کاملاً براق، نرم و از جنس مس آنیل شده کلاس ۵ باشد. کابلهای نامرغوب از آلومینیوم با روکش مس یا مس نامرغوب استفاده میکنند که مقاومت بالا و گرمای شدیدی تولید میکند.
- توجه به وزن و ابعاد: کابل استاندارد دارای وزن مشخصی است که ناشی از میزان مس بهکاررفته در آن است. همچنین، ضخامت عایق و روکش باید با اعداد نامی استاندارد مطابقت داشته باشد تا حفاظت کافی فراهم شود. (این اعداد در بخش مشخصات فنی آورده شدهاند).
- تفاوت با کابل مفتولی (سیم خشک): کابل افشان (Flexible) برای نصب متحرک و فضاهایی با نیاز به خمش زیاد است؛ در حالی که کابل مفتولی (Solid) برای نصب ثابت در زیر خاک، داخل دیوار یا سینی کابل استفاده میشود و خمش کمتری دارد. انتخاب درست بر اساس نوع نصب، عمر پروژه شما را تضمین میکند.
چرا کابل افشان سدید صنعت راد؟
انتخاب تأمینکننده در صنعت کابل بسیار حیاتی است. سدید صنعت راد به دلایل زیر بهترین گزینه برای تأمین پروژههای شماست:
✅ تضمین کیفیت و اصالت: تأمین کابلها تنها از برندهای مورد تأیید وزارت نیرو و مطابق با استانداردهای ISIRI و IEC.
✅ قیمت رقابتی: ارائه قیمت دست اول و رقابتی در بازار سیم و کابل ایران.
✅ ارائه فاکتور رسمی: امکان ارائه فاکتور رسمی خرید برای شرکتها، سازمانها و پروژههای دولتی.
✅ مشاوره تخصصی: تیم مهندسی ما آماده ارائه مشاوره رایگان برای انتخاب مقطع مناسب و جلوگیری از هدر رفت هزینه است.
آیا نیاز به مشاورۀ تخصصی دارید؟ ⇐⇐⇐⇐⇐⇐
تفاوت کابل افشان با کابل خشک (مفتولی) چیست؟
تفاوت اصلی در ساختار هادی است. کابل افشان (Flexible) از رشتههای نازک مس تشکیل شده که انعطاف بالایی دارد؛ اما کابل مفتولی (Solid/Dry) از یک یا چند مفتول ضخیم تشکیل شده که سخت بوده و انعطافپذیری پایینی دارد. کابل افشان برای حرکت و کابل مفتولی برای نصب ثابت بهتر است.
آیا میتوان از کابل افشان در فضای باز استفاده کرد؟
بله، در صورت استفاده از روکش PVC مرغوب و مقاوم در برابر UV (که در محصولات استاندارد سدید صنعت راد استفاده میشود)، میتوان از این کابلها در فضای باز استفاده کرد. با این حال، اگر کابل قرار است مستقیماً در معرض نور خورشید و شرایط سخت محیطی قرار گیرد، بهتر است از کابلهای با روکش مقاومتر (مانند روکش PE یا آمیزههای خاص PVC) استفاده شود.
بهترین برند کابل افشان در بازار ایران کدام است؟
برندهای مطرحی چون خراسان افشارنژاد، یزد، مغان، سیمکو و… در بازار ایران کیفیت بالایی ارائه میدهند. سدید صنعت راد تنها با برندهایی همکاری میکند که دارای نشان استاندارد و گواهینامههای معتبر باشند تا از کیفیت هادی مسی و خلوص PVC اطمینان حاصل شود.
