جدول و نحوه بررسی ظرفیت سینی کابل

سینی کابل یکی از مهم‌ترین تجهیزات در سیستم‌های برق‌رسانی صنعتی و ساختمانی است که نقش اساسی در حفاظت، سازمان‌دهی و انتقال کابل‌ها ایفا می‌کند.. در این نوشتار، به بررسی دقیق ابعاد، ظرفیت سینی کابل، جداول محاسباتی و نکات کلیدی هنگام خرید پرداخته‌ایم تا شما را در انتخابی بهینه یاری کنیم. شرکت سدید صنعت راد، به‌عنوان یکی از پیشگامان تولید و تأمین تجهیزات برق صنعتی، با ارائه محصولاتی باکیفیت و خدمات حرفه‌ای، گزینه‌ای ایده‌آل برای رفع نیازهای شما در این حوزه است. در ادامه، برخی جنبه‌های کلیدی مرتبط با ظرفیت سینی کابل را مرور می‌کنیم:

• ظرفیت سینی کابل چیست؟ میزان کابل‌هایی که یک سینی می‌تواند به‌صورت ایمن حمل کند.
• چرا محاسبه ظرفیت مهم است؟ جلوگیری از بارگذاری بیش‌ازحد و افزایش ایمنی سیستم.
• ابعاد سینی چه تأثیری دارد؟ تعیین‌کننده تعداد و نوع کابل‌های قابل‌استفاده.
• نقش ضخامت و جنس چیست؟ تضمین دوام و مقاومت در برابر شرایط محیطی.

محاسبه ظرفیت سینی کابل

محاسبه ظرفیت سینی کابل فرآیندی حیاتی است که به مهندسان و طراحان کمک می‌کند تا سیستمی ایمن و کارآمد طراحی کنند. این محاسبه بر اساس استانداردهایی مانند NEMA و NEC انجام می‌شود که میزان مجاز پر شدن سینی را مشخص می‌کنند.

به‌طور کلی، برای کابل‌های ولتاژ پایین و سیگنال، حداکثر ۵۰ درصد از فضای سینی باید اشغال شود تا جریان هوا و خنک‌سازی کابل‌ها به‌خوبی انجام شود.

این امر از گرم شدن بیش‌ازحد کابل‌ها و کاهش طول عمر آن‌ها جلوگیری می‌کند. برای شروع محاسبه، ابتدا باید تعداد کابل‌ها، قطر هر کابل و سطح مقطع کل آن‌ها را تعیین کرد. سپس، با استفاده از فرمول‌های استاندارد، ظرفیت موردنیاز سینی مشخص می‌شود. این فرآیند نیازمند دقت بالاست تا از انتخاب نادرست سینی و مشکلات بعدی جلوگیری شود.

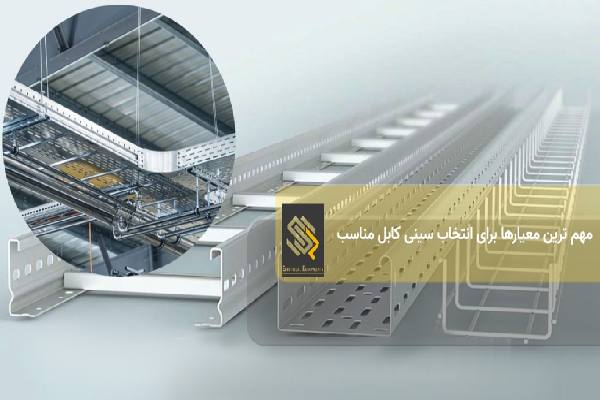

مهم ترین معیارها برای انتخاب سینی کابل مناسب چیست؟

انتخاب سینی کابل مناسب به عوامل متعددی بستگی دارد که هر یک بر عملکرد و ایمنی سیستم تأثیر می‌گذارند. در زیر، مهم‌ترین معیارها به‌صورت خلاصه و دقیق آورده شده است:

1. نوع کابل‌ها: کابل‌های فشار قوی یا ضعیف نیازمند سینی‌هایی با ظرفیت و جنس متفاوت هستند.
2. شرایط محیطی: در محیط‌های مرطوب، سینی‌های گالوانیزه گرم یا استیل ضدزنگ مناسب‌ترند.
3. بار مکانیکی: وزن کابل‌ها و تجهیزات جانبی باید با ظرفیت تحمل سینی هم‌خوانی داشته باشد.
4. گسترش آینده: انتخاب سینی با ظرفیت اضافی برای توسعه سیستم در آینده ضروری است.
5. استانداردها: رعایت استانداردهای بین‌المللی مانند IEC و NEC برای ایمنی و کارایی الزامی است.

توجه به این معیارها تضمین می‌کند که سینی کابل انتخاب‌ شده نه ‌تنها نیازهای کنونی را برآورده کند، بلکه برای تغییرات آتی نیز مناسب باشد.

جدول محاسبه ابعاد و ظرفیت سینی کابل

منظور از ابعاد و ظرفیت سینی کابل چیست؟ ابعاد سینی کابل به طول، عرض و ارتفاع آن اشاره دارد که تعیین‌کننده فضای فیزیکی برای قرارگیری کابل‌هاست. ظرفیت سینی کابل نیز به تعداد و حجم کابل‌هایی که سینی می‌تواند به‌صورت ایمن حمل کند، مرتبط است. جدول زیر نمونه‌ای از محاسبات استاندارد را نشان می‌دهد:

این جدول بر اساس استاندارد ۵۰ درصد اشغال فضا طراحی شده و به شما کمک می‌کند تا سینی مناسب را انتخاب کنید.

طول شاخه های سینی کابل

طول شاخه‌های سینی کابل معمولاً به‌صورت استاندارد در اندازه‌های ۲ یا ۳ متری تولید می‌شود. این طول‌ها به‌گونه‌ای طراحی شده‌اند که نصب و جابه‌جایی آن‌ها آسان باشد و در عین حال امکان پوشش مسیرهای طولانی‌تر با اتصالات مناسب فراهم شود.

در پروژه‌های صنعتی بزرگ، ممکن است طول‌های سفارشی نیز تولید شود، اما استفاده از شاخه‌های استاندارد به دلیل هزینه کمتر و دسترسی آسان‌تر رایج‌تر است. انتخاب طول مناسب به مسیر کابل‌کشی و تعداد اتصالات موردنیاز بستگی دارد.

ضخامت ورق سینی کابل

ضخامت ورق سینی کابل یکی از عوامل کلیدی در تعیین مقاومت و دوام آن است. معمولاً ضخامت ورق‌ها بین ۰.۷ تا ۲ میلی‌متر متغیر است و بر اساس وزن کابل‌ها و شرایط محیطی انتخاب می‌شود.

در محیط‌های صنعتی با بار سنگین، ورق‌هایی با ضخامت ۱.۵ تا ۲ میلی‌متر توصیه می‌شود، در حالی که برای کاربری‌های سبک‌تر، ورق‌های نازک‌تر کافی است. سینی‌هایی با ضخامت بیشتر، مقاومت بالاتری در برابر فشار و خوردگی دارند و عمر مفید طولانی‌تری ارائه می‌دهند.

ارتفاع سینی کابل

ارتفاع سینی کابل معمولاً بین ۴ تا ۱۰ سانتی‌متر متغیر است و به حجم کابل‌ها و نوع کاربری بستگی دارد. ارتفاع بیشتر امکان قرارگیری کابل‌های حجیم‌تر را فراهم می‌کند و جریان هوای بهتری برای خنک‌سازی ایجاد می‌کند.

در پروژه‌های با تعداد کابل بالا، ارتفاع ۶ تا ۸ سانتی‌متر رایج است، اما در کاربری‌های سبک‌تر، ارتفاع ۴ سانتی‌متر نیز کافی خواهد بود. انتخاب ارتفاع مناسب به ظرفیت سینی کابل و نیازهای پروژه وابسته است.

عرض سینی کابل

عرض سینی کابل از ۱۰ تا ۶۰ سانتی‌متر متغیر است و در برخی موارد خاص تا ۱۰۰ سانتی‌متر نیز می‌رسد. این پارامتر مستقیما بر ظرفیت سینی کابل تأثیر می‌گذارد و باید با تعداد و قطر کابل‌ها هماهنگ باشد.

عرض بیشتر برای پروژه‌های صنعتی با کابل‌های متعدد مناسب است، در حالی که عرض کمتر برای کاربری‌های کوچک‌تر کافی است. انتخاب عرض دقیق نیازمند محاسبه دقیق سطح مقطع کابل‌هاست.

وزن سینی کابل

وزن سینی کابل به جنس، ابعاد و ضخامت ورق آن بستگی دارد. سینی‌های گالوانیزه معمولاً سنگین‌تر از انواع پلاستیکی یا آلومینیومی هستند.

برای محاسبه وزن، حجم سینی (طول × عرض × ارتفاع) در چگالی جنس ورق ضرب می‌شود. به‌عنوان مثال، یک سینی گالوانیزه با ابعاد ۲۰۰ × ۲۰ × ۵ سانتی‌متر و ضخامت ۱ میلی‌متر ممکن است حدود ۸ تا ۱۰ کیلوگرم وزن داشته باشد. وزن سینی باید با ظرفیت تحمل ساپورت‌ها و سازه‌های نگهدارنده هماهنگ باشد.

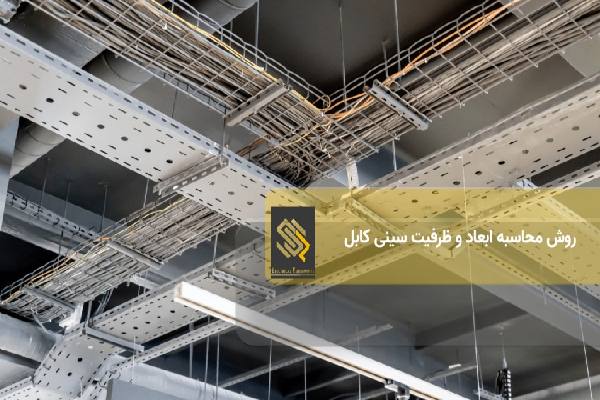

روش محاسبه ابعاد و ظرفیت سینی کابل

روش محاسبه ظرفیت سینی کابل شامل مراحل زیر است:

• تعیین تعداد و قطر کابل‌ها: ابتدا باید مشخصات کابل‌ها (قطر و تعداد) را مشخص کنید.
• محاسبه سطح مقطع کل: مجموع سطح مقطع کابل‌ها را محاسبه کرده و با ۵۰ درصد ظرفیت سینی مقایسه کنید.
• انتخاب ابعاد سینی: بر اساس جدول استاندارد، عرض و ارتفاع مناسب را انتخاب کنید.
• بررسی شرایط محیطی: جنس و ضخامت سینی را با توجه به رطوبت، دما و بار مکانیکی تعیین کنید.

این روش تضمین می‌کند که سینی انتخاب‌شده هم از نظر ابعاد و هم از نظر ظرفیت، کاملاً مناسب باشد.

در هنگام خرید به ابعاد و ظرفیت سینی کابل دقت کنید

هنگام خرید سینی کابل، توجه به ابعاد و ظرفیت سینی کابل از اهمیت بالایی برخوردار است. انتخاب نادرست می‌تواند منجر به بارگذاری بیش‌ازحد، کاهش ایمنی و افزایش هزینه‌های تعمیر شود. پیش از خرید، نیازهای پروژه خود را به‌دقت بررسی کنید و با استفاده از جداول و محاسبات استاندارد، سینی مناسب را انتخاب نمایید.

همچنین، خرید از تأمین‌کنندگانی معتبر مانند سدید صنعت راد، که محصولات باکیفیت و متنوع ارائه می‌دهند، اطمینان خاطر بیشتری به شما خواهد داد. این دقت در انتخاب، کارایی و طول عمر سیستم برق‌رسانی شما را تضمین می‌کند.
